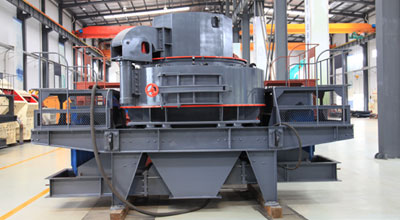

VSI系列制砂机

在线咨询详细资料和设备报价清单

VSI系列高效立轴冲击式破碎机是引进德国权威专家研制成果,并结合中国的矿山条件经过改进设计,是目前国内生产的具有世界先进水平的第三代高性能制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的设备。

VSI制砂机用途

VSI Crusher

1、河卵石、山石、矿石尾矿、石屑的人工制砂。

2、建筑骨料、路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、桥梁、市政工程的机制砂生产和石料整形。

4、矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

5、高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。

6、玻璃、石英砂和其他高纯度材料的生产。

VSI系列制砂机工作原理

新型制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

技术参数

型 号 VSI5X7615 VSI5X8522 VSI5X9532 VSI5X1145
通过量(t/h)
瀑落与中心进料 150~280 240~380 350~540 500~640
全中心进料 70~140 120~200 180~280 250~360

入料尺寸

(mm)

软料 <35 <40 <45 <50
硬料 <30 <35 <40 <45
转速(r/min) 1700~1900 1500~1700 1300~1510 1100~1310
双电机功率kW 110~150 180~220 260~320 400~440
外形尺寸 长×宽×高(mm) 4100×2330
×2300
4140×2500
×2700
4560×2600
×2900
5100×2790
×3320
重量(t) 8.6 11.8 17.5 27.5
电源 380v,50Hz
稀油润滑站 双油泵电机功率 2X0.31kW
安全保护 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
油箱加热功率 2kW
外形尺寸
长×宽×高(mm)
820X520X1270
