欧版鄂式破碎机

在线咨询详细资料和设备报价清单

考虑高效地对坚硬、强磨蚀性物料进行破碎时,应首先选择采用了国际进的破碎技术和制造水平的JC系列欧版鄂式破碎机。

用途和适用范围

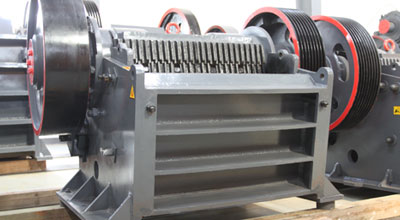

欧版鄂式破碎机

1、该系列鄂式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。

2、该系列破碎机最适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,被破碎物料的块度不得大于技术参数表所规定。

性能特点:

1、采用的制造工艺,选用端的制作材料。

2、更先进的动鄂总成,使其更经久耐用。 动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这一切均使得JCE系列鄂式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。

4、采用有限元分析技术,破碎机具有更高的强度。

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。

欧版JCE系列鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。 所有JCE系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。 8、采用了齿形护板,增大了鄂板的有效长度,产量更高。

工作原理

该系列破碎机破碎方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动鄂前后上下摆动,当动鄂推动动鄂板向定鄂板运动时,物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料,实现批量生产。

技术参数

型号 JC180* 1300 JC250* 1000 JC250* 1200 JC400* 600 JC760* 1100 JC840* 1100 JC1100* 1200
进料口尺寸(mm) 180*1300 250*1000 250*1200 400*600 760*1100 840*1100 1100*1200
进料粒度(mm) 150 220 220 350 620 720 930
出料口可调节范围(mm) 10-30 20-40 20-40 35-85 75-200 100-225 150-275
处理能力(t/h) 12-35 15-50 20-50 15-70 150-350 200-500 300-650
电机功率(kw) 30 30 37 37 110-132 132-160 185-200
外形尺寸 (mm) 1320*2150*1175 1400*1850*1310 1400*2050*1310 1920*1460*1840 2600*2500*2200 3300*2320*3120 4140*2660*3560
重量(t) 5.6 5.6 6 6.8 24 32 59.2
