弹簧圆锥破碎机

在线咨询详细资料和设备报价清单

本系列破碎机,适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。破碎腔型式由矿石用途决定,标准型适用于中碎;中型和短头型适用于细碎。

弹簧圆锥破工作特点

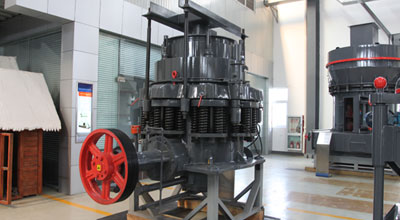

弹簧圆锥破

1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。

2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。

3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。

4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成.

5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。

6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。

圆锥破碎机的工作部分是两个截头为圆锥体,一个是定锥(又称外锥),另一个是动锥(又称内锥)。定锥是静置的,是机架的一部分,动锥铰装于O点,其下端活动地插在偏心衬套中,因此,定锥中心轴线OO’与动锥中心轴线OO1相交成一斜角。当OO1绕OO’旋转时,使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口,物料从进料口装入。

型号 破碎锥直径(mm) 进料粒度(mm) 出料口调节范围(mm) 产量(t/h) 功率 (kw)
重量(含电机)
PYB600
Φ600
65
12-15
40
30
5
PYD600
Φ600
35
3-13
12-23
30
5.1
PYB900
Φ900
115
15-50
50-90
55
11.2
PYZ900
Φ900
60
5-20
20-65
55
11.2
PYD900
Φ900
40
3-13
15-50
55
11.3
PYB1200
Φ1200
145
20-50
110-168
110
24.7
PYZ1200
Φ1200
100
8-25
42-135
110
25
PYD1200
Φ1200
50
3-15
18-105
110
25.3
PYB1750
Φ1750
215
25-50
280-480
160
50.3
PYZ1750
Φ1750
185
10-30
115-320
160
50.3
PYD1750
Φ1750
85
5-15
75-230
160
50.2
PYB2200
Φ2200
300
30-60
590-1000
280/260
80
PYZ2200
Φ2200
230
10-30
200-580
280/260
80
PYD2200
Φ2200
100
5-16
120-340
280/260
81.4
