矿石磨粉机

在线咨询矿石磨粉机详细资料和设备报价

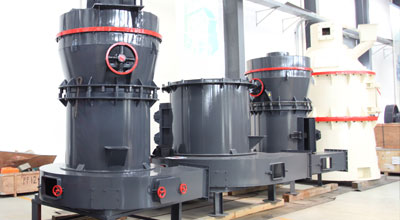

矿石磨粉设备常用的是高压悬辊磨粉机(又称超压磨粉机),适用于粉碎各种矿石化工原料等非金属原料的磨粉加工,如:铁矿石、煤粉石、高炉水渣、电厂脱硫剂、锅炉喷吹煤、白灰、长石、石英、石膏、重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工,成品粒度在80-425目范围调节(细1000目)。高压中速磨粉机可通过添加特殊装置,可生产出30-80目的粗粉。

矿石磨粉机生产厂家

工作原理

高压悬辊磨粉机主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高1.2倍,故产量大为提高。

当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。当磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力,从而保证稳定的产量与细度。

结构介绍:

高压悬辊磨粉机主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。

性能特点:

  • 1、高压悬辊磨粉机与其它磨机相比相同等动力条件下产量提高10-20%,磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg。
  • 2、莫氏硬度小于9.3级的矿产物料均可加工粉碎。
  • 3、成品粒度范围广,粒径粗可达0.613毫米(30目),粒径一般可达0.033毫米(425目),少部分物料细可达到0.013毫米(1000目)。
  • 4、高压悬辊磨粉机除尘效果完全达到国家粉尘排放标准。
  • 5、分析机调整方便。
  • 6、高压悬辊磨粉机的研磨装置采用重叠式多级密封,密封性能良好。

矿石磨粉机生产厂家

上海世邦机器有限公司是专业的矿石选矿设备生产厂家,我们生产的矿石磨粉设备在国内处于地位。我们能为您设计合适的选矿生产线,并能提供整套的矿石加工设备。

矿石磨粉机价格和详细资料

如果您需矿石磨粉设备的相关信息和报价,请与我们联系,您可以给我们留言,发邮件,打电话,还可以直接点击右侧商务通,与我们客服即时聊天获得你需要的产品信息和报价。上海世邦机器有限公司欢迎您选择购买,我们将竭诚为您服务!

矿石磨粉机技术参数

型号 Model 磨辊 个数 磨辊尺寸 (R×H)mm 磨环内径 和高度(mm) 进料 粒度(mm) 成品粒度 (mm) 产量 (t/h) 电机功率(KW) 重量(t) 外型尺寸(m)
YGM75 3 260×150 780×150 15 0.613-0.033 1-3 18.5 15 2.2 4.8 4.3×3.5×5.1
YGM85 3 270×140 830×140 20 0.613-0.033 1.2-4 22 22 4 8.5 5.3×4.1×5.2
YGM95 4 310×170 950×170 25 0.613-0.033 2.1-5.6 37 30 5.5 16 7.1×5.9×7.9
YGM130 5 410×210 1280×210 30 0.613-0.033 2.5-9.5 75 75 7.5 25.7 7.9×8.0×9.7
注:上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。
